Kabelboom met relais
Voorbedrade kabelboom met speciaal Canbus-motorrelais.
Kit met relais voor multiplex motor.
België 24/48H | Frankrijk 48/72H | Andere landen in Europa 72/96H
Geldig voor : Duitsland, België, Spanje, USA, Frankrijk, Italië, Luxemburg, Nederland
Creditcards, PayPal en andere betaalmiddelen
Het artikel past niet bij je ? Geen probleem !
Voorbedraad elektrisch harnas voor motorfietsen met TecnoGlobe-relais
De TecnoGlobe-relaiskabelboom is een essentiële aanvulling op de montage van extra verlichting op BMW Motorrad, quad, Can Am of een multiplexmotor van een ander merk.
Ideaal voor het monteren van koplampen op BMW-motorfietsen.
Met dit voorbedrade harnas kunt u een extra verlichtingsset installeren zonder dat er een risico op een foutcode op het dashboard wordt weergegeven, dat de elektrische stabiliteit van de motorfiets verloren gaat of dat er verbindingsfouten optreden.
Voorbedraad harnas met relais voor motorfiets.
Ons relaisharnas is volledig voorbedraad en uitgerust met afsluitpluggen met sleutel om de extra aansluiting van TecnoGlobe-koplampsets op de motorfiets te vereenvoudigen.

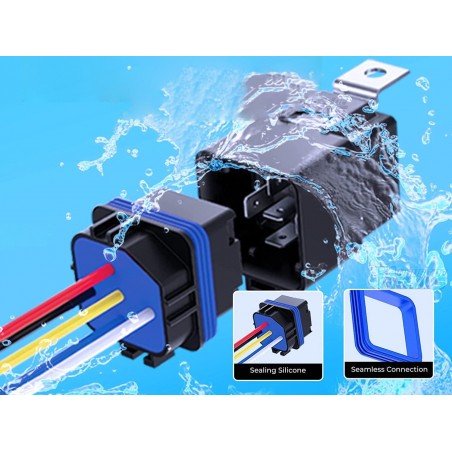

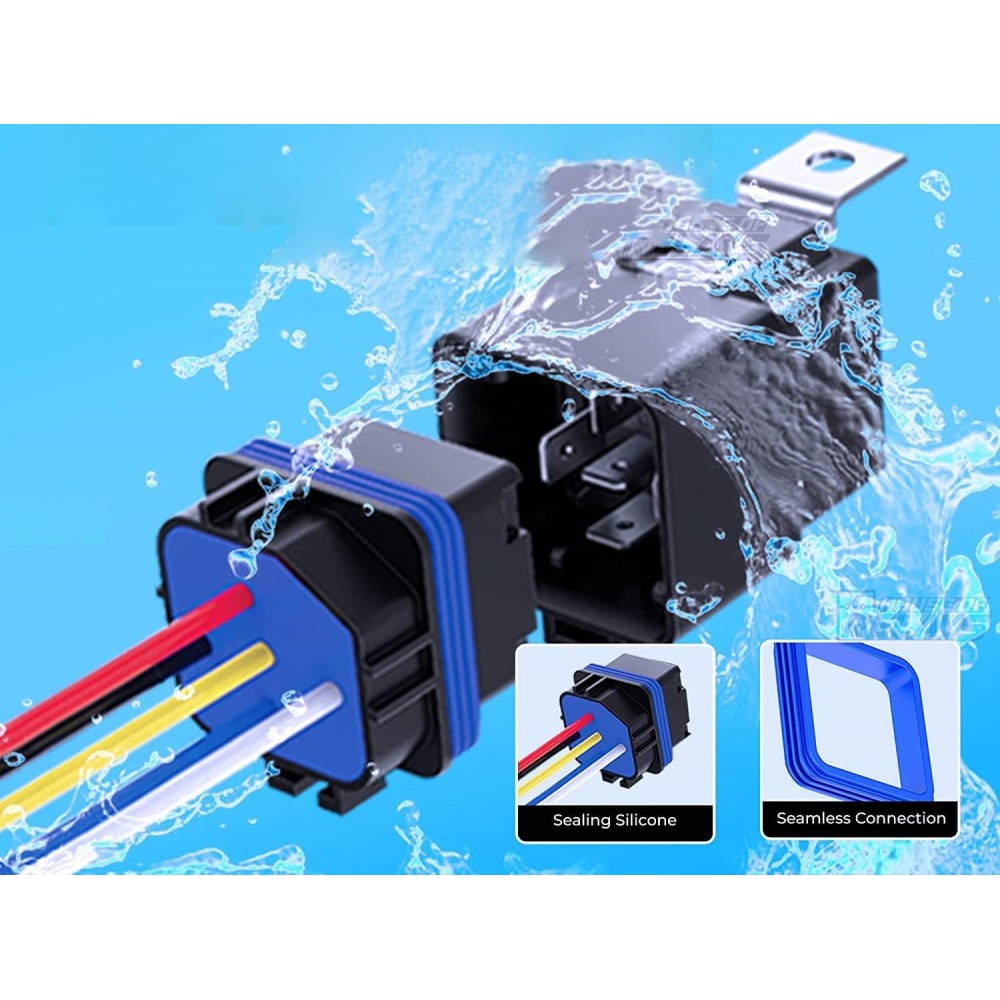

Volledig waterdicht speciaal motorharnas.
Voorbedraad harnas, relaisdrager, relais en de verlengkabel met 5-polige aansluiting zijn volledig waterdicht om elk risico op kortsluiting en aansluitfouten te elimineren, voldoen aan de eisen voor gebruik bij hevige regen en intensieve reiniging van uw motorfiets, quad, Can Am.
Harnas met speciaal Canbus-motorrelais.
Onze kabelboom met relais is speciaal bedoeld voor de installatie van extra koplampen op BMW Motorrad, KTM, Ducati, Guzzi en andere motorfietsen, quads en Can Am canbus multiplex-motorfietsen, waardoor elk risico op fouten in de codeweergave wordt geëlimineerd.
Voorbedrade kabelboom met 12VDC 30A/40A 5-pins SPDT Bosch-type relais met 16AWG 14AWG
Technische specificaties van de TecnoGlobe-balk:

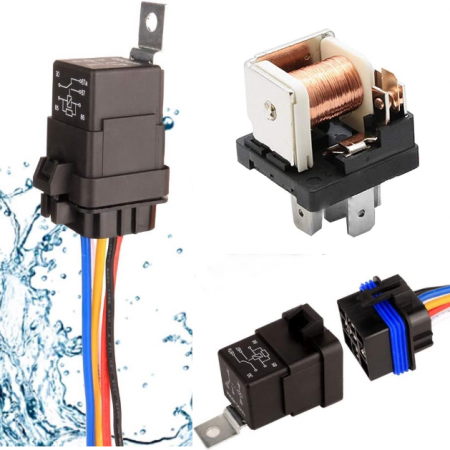

• Waterdicht relais en relaishouder - 12 volt DC (max. 14 V) 5-pins Bosch SPDT-type.
LET OP: 12V en 14V is de spoelspanning en niet de minimale spanning die nodig is om het relais te sluiten.
• Hoge weerstand 16/14 AWG kabelboom:
Zwart - Aarde 16AWG (85)
Rood - VDC 14AWG (30)
Wit - Trigger 16AWG (86)
Geel - 14AWG (87a) N/C-uitgang
Blauw - Uitgang N/O 14AWG (87)
• Hoge schakelcapaciteit 40/30A - Max. 40 A contactschakelvermogen, 40 A/14 V DC normaal open en 30 A/14 V DC normaal gesloten. Toepassingsnormen voor autokoplampen, mistlampen, ruitenwissers, starters, ventilatoren, tractiecontrolesystemen, enz.
• Uitstekende waterdichte prestaties, hoge kwaliteit onder alle weersomstandigheden.
• Eenvoudig aansluiten van bedrading (Plug-and-Play) en oogje voor accupool - De stopcontacten zijn voorzien van snelkoppelingen met sleuteling en draden van verschillende kleuren voor mogelijke wijziging van de voorbedrading door de klant. Metalen montagelipje op het relais voor eenvoudige installatie.
Harnesskit met relais inclusief:
• 5-pins waterdicht relais en relaishouder
• 5 kabelboom met waterdichte mannelijke connector
• Verlenging van 5 kabels met waterdichte vrouwelijke connector en aansluitingen met geïsoleerde snelconnectoren.
• Toetsenborden voor SWITCH-schakelaaraansluiting en voedingen voor ADD/LED-koplampen, positieve en negatieve aansluitogen voor de batterij.
Technische specificaties:
• Spoelspanning: 12 VDC
• Spoelstroom: 160 mA
• Schakelspanning: 14VDC max
• Hoge schakelcapaciteit 40A / 30A
• 14 AWG- en 16 AWG-bedrading
Huidige contactstroom:
- GEEN 40A 14V DC
-NC 30A 14V DC
Omgevingstemperatuur: -40 ~ +125 graden C (niet-condenserend)
Initiële contactweerstand (bij 6VDC 1A): 50mΩ¸ Max.
Initiële isolatieweerstand: 100 MΩ¸ Min. (DC500V)
Initiële diëlektrische sterkte:
- Tussen open contacten: AC500V, 50/60 Hz 1Min.
- Tussen spoel en contact: AC500V, 50/60 Hz 1Min.
Uithoudingsvermogen (operaties):
- Mechanisch (bij 7.200 ops/u): 10.000.000
- Elektrisch (bij 600 ops./u): 100.000
Opmerking:
Extreem eenvoudig te installeren, de po-relaisharnaskit
